Linha Galaxy

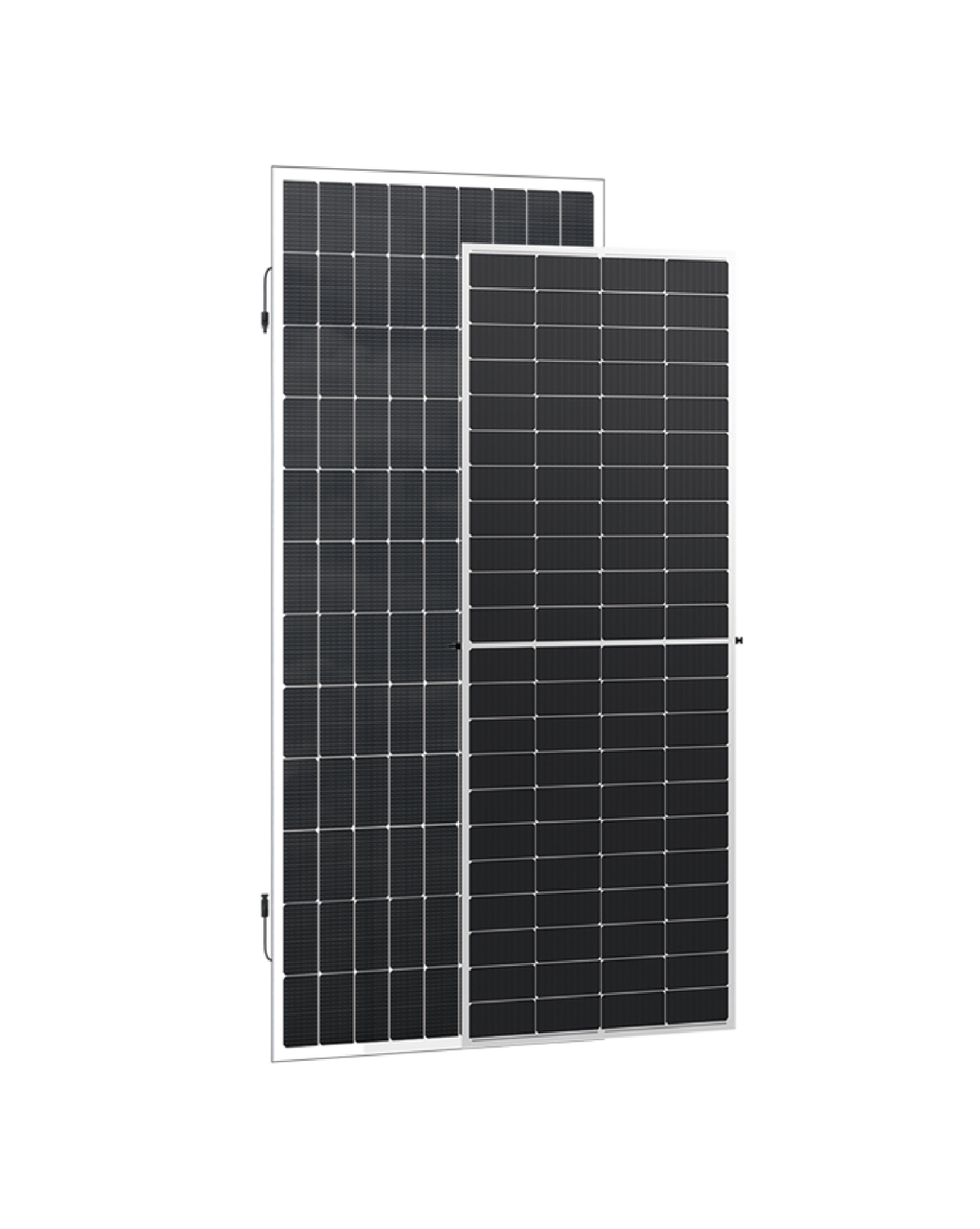

Painel Solar Ultraleve e Super Resistente

Leve como uma pena, resistente como o aço.
A escolha perfeita para telhados residenciais, comerciais e industriais. Durabilidade, leveza e eficiência que destacam o seu projeto

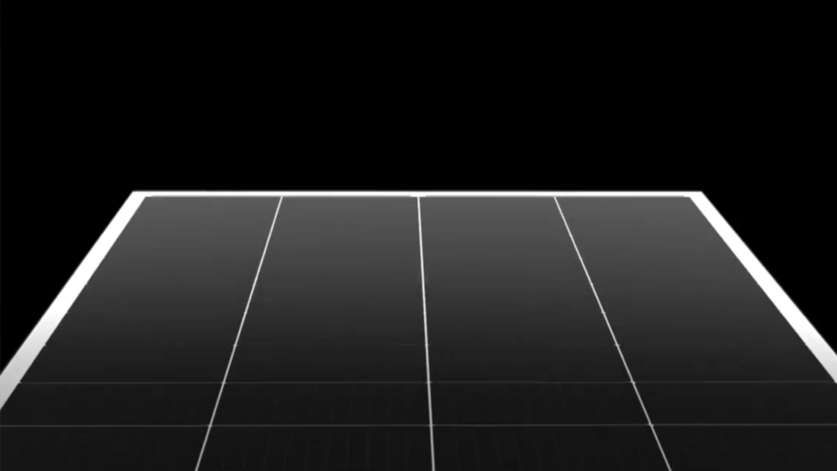

A Linha Galaxy é uma solução PVBM ultraleve e ultrafina desenvolvida para telhados industriais e comerciais. Seu design sem moldura e vidro ultrafino de 1,6 mm garantem alta resistência às condições climáticas adversas, mantendo uma geração de energia eficiente. Fácil de instalar, reduz tempo e custos com mão de obra.

5.6 kg/m² Ultra - leve
Sem penetração no telhado
3 min/pc Instalação rápida
Resistente a granizo de 25 mm de diâmetro a 23 m/s
Resistência a ventos fortes e granizo
Até 214 W/m² de geração de energia

Ultraleve, com apenas 5,6 kg/m²

Ideal para telhados com baixa capacidade de carga
Instalação rápida em apenas 3 minutos por painel
Sem perfuração no telhado

Reduz riscos de vazamento, garantindo segurança e eficiência
Alta resistência a ventos fortes e granizo

Vidro temperado de 1,6 mm na superfície frontal
Suporta carga estática de até 5400Pa

Aplicações Versáteis

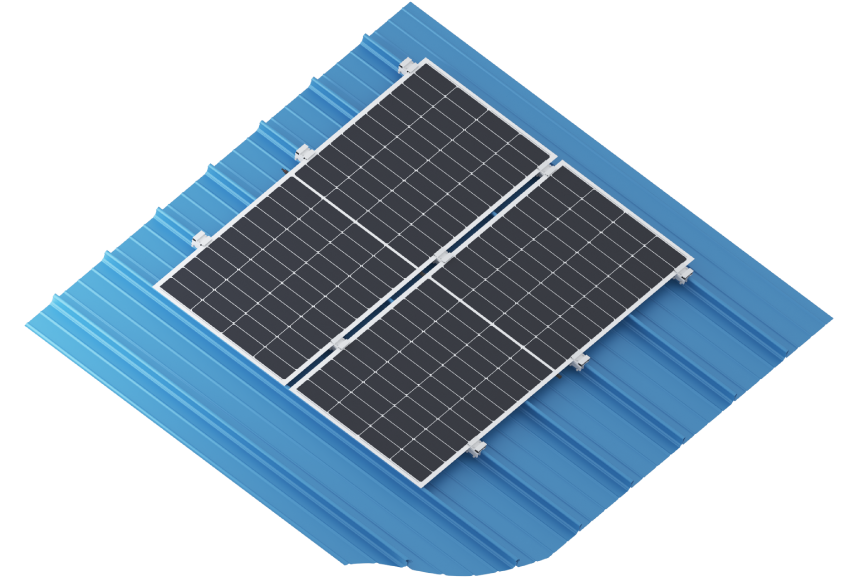

Telhas de Aço Colorido

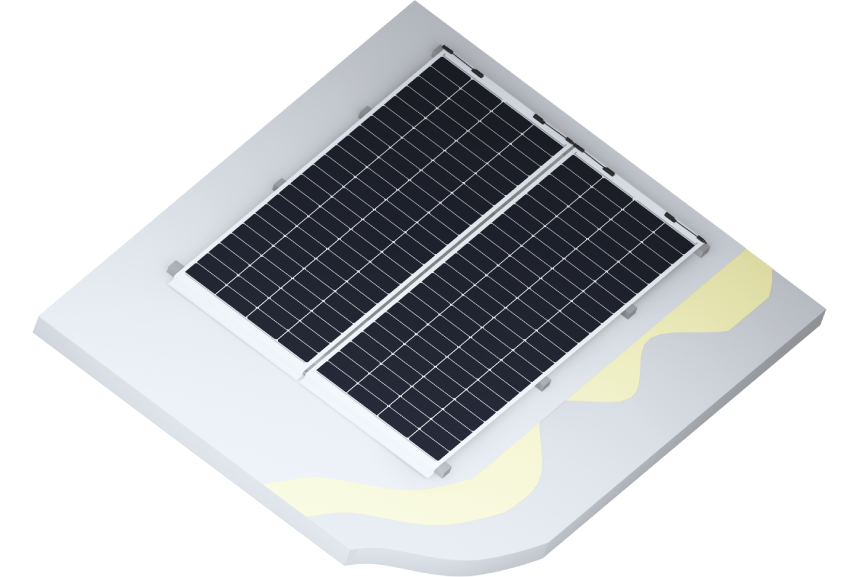

Telhado de Concreto
Telhado Plano/Trapezoidal

Os painéis solar ultraleves Galaxy são perfeitos para telhados de aço corrugado, oferecendo fixação segura por meio de grampos, sem necessidade de reforços estruturais adicionais. Seu design exclusivo de ventilação reduz de forma eficiente a temperatura dos módulos, diminuindo os efeitos da expansão térmica e elevando a eficiência da geração de energia.
Os painéis solar ultraleves Galaxy diminuem de forma significativa a pressão de carga sobre telhados de concreto. Com opções de fixação por grampos ou colagem com adesivo, adaptam-se com flexibilidade a diferentes tipos de substrato, oferecendo uma solução ideal para projetos de retrofit fotovoltaico em coberturas de concreto.

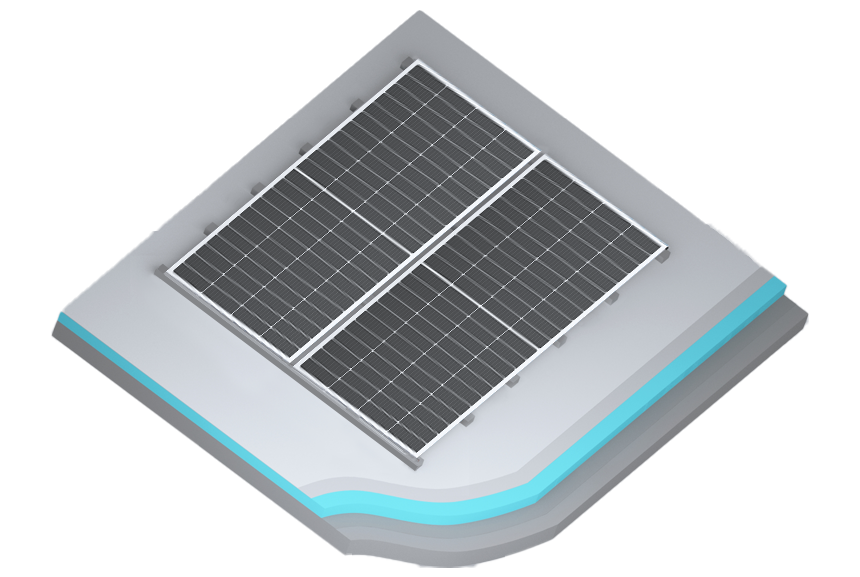

Os painéis solar ultraleves Galaxy são indicados para telhados planos e trapezoidais, oferecendo versatilidade em diferentes tipos de instalação. Em telhados planos, podem ser fixados por meio da colagem de tubos de suporte, enquanto em telhados trapezoidais a aplicação direta com adesivo garante uma montagem rápida e eficiente. Essa flexibilidade torna o sistema especialmente adequado para projetos comerciais e industriais de grande escala.

Como Instalar

Especificações Técnicas

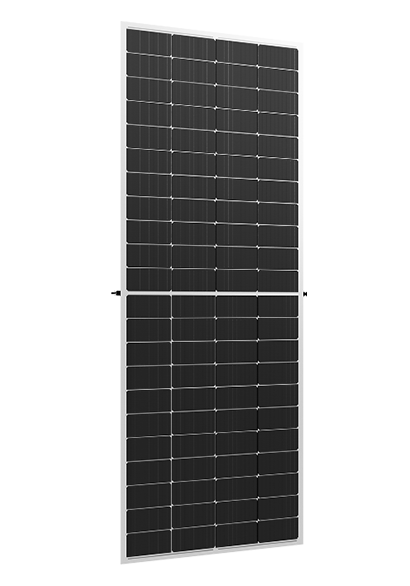

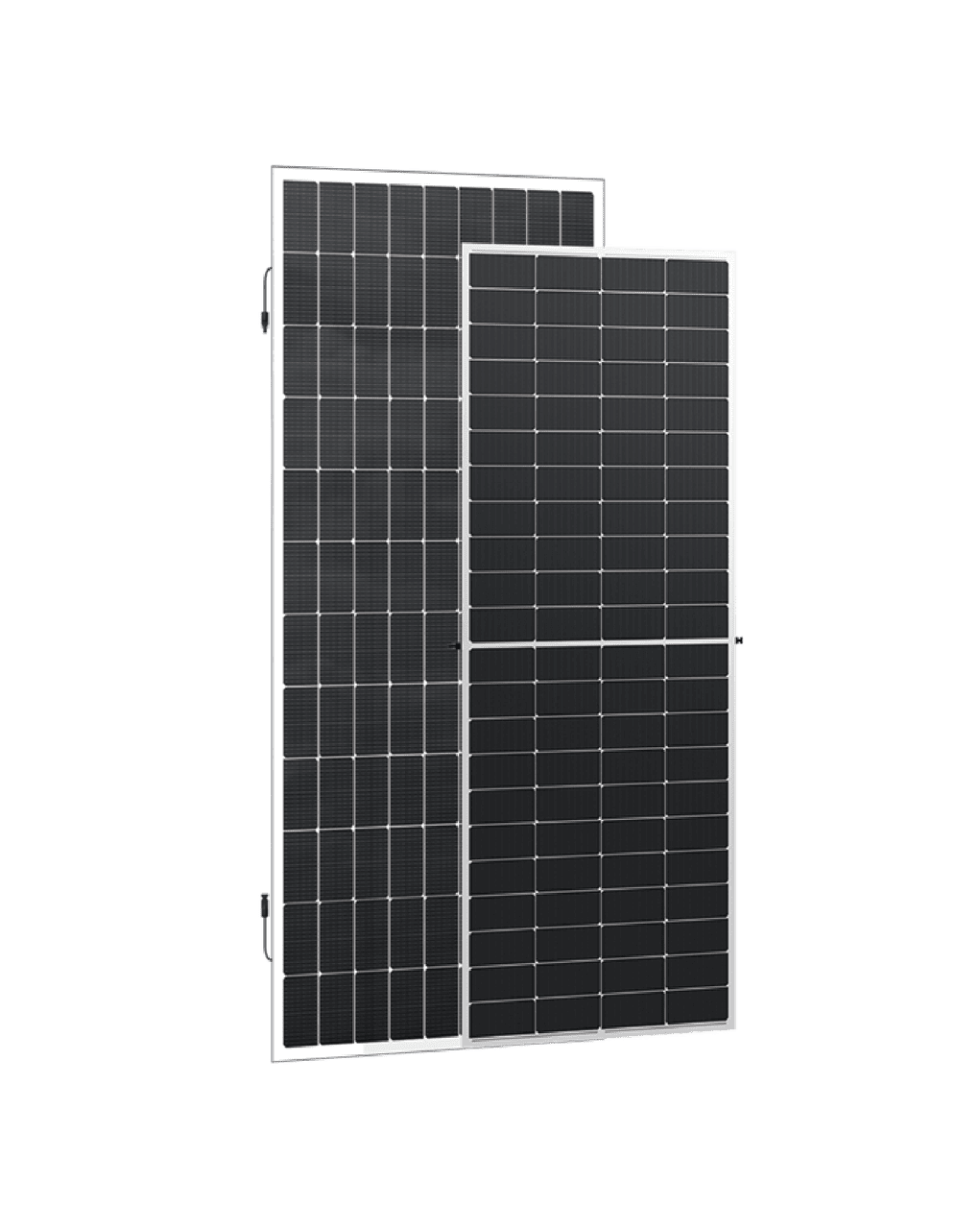

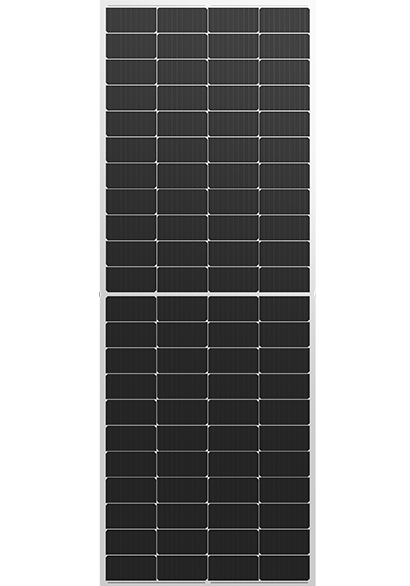

Galaxy 335W

BMT-G4/088A
Galaxy 335W
- Potência

  335W
- Peso

  2116±2*777±2*3.5±1mm
- Célula

  5.6±0.4kg/m²
- Capacidade de Carga

  Mono PERC Half Cells
- Load Capacity

  2400Pa
- Classe de Proteção

  II
- Classe de Fogo - Resistente

  C
- Potência/㎡ (W/㎡ )

  204W/㎡
Download

Galaxy_335_Flyer_pt

Galaxy_335W_IM_Adhesive_pt
Galaxy_335W_IM_Clamps_en-GLB

Cases de Sucesso

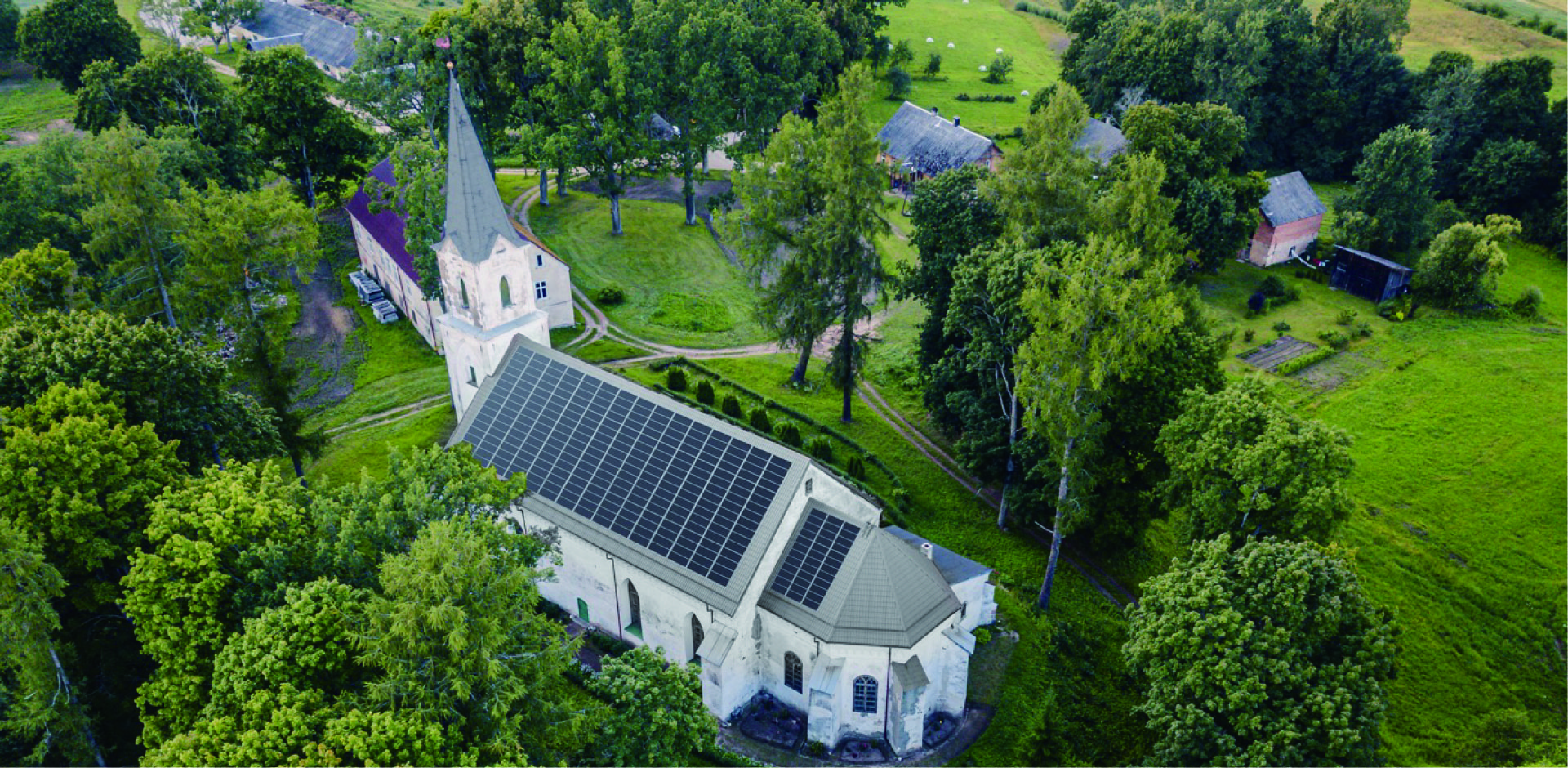

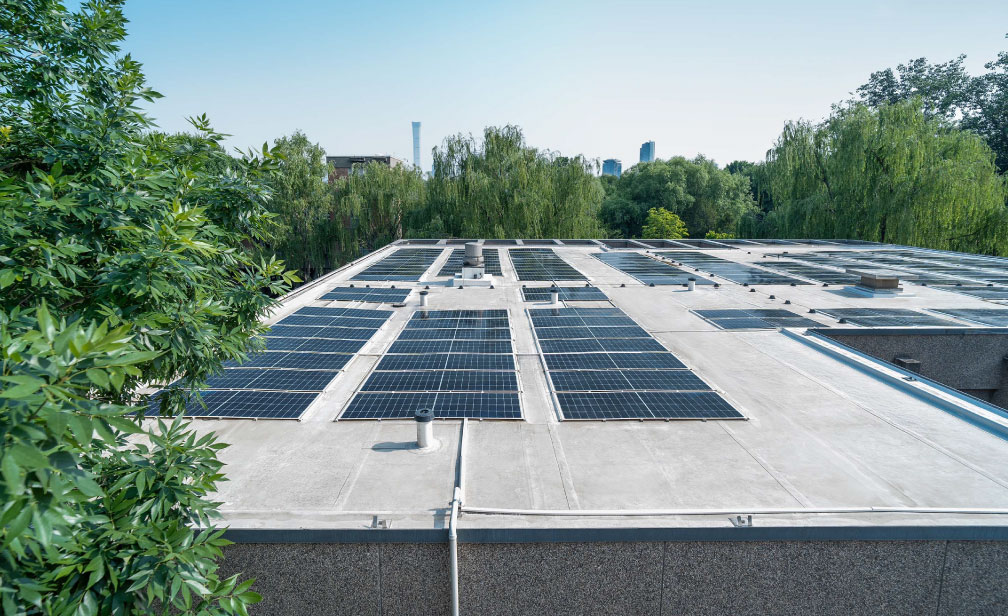

Iniciativa Galaxy da Embaixada Suíça no Brasil

Power Generation Capacity: 47.9kW

Area：China

Product：Galaxy Series
Projeto em telhado plano da Bitumen

Power Generation Capacity: 11.4 kW

Area：Aalbborg, Denmark

Product：Galaxy Series
Projeto do Centro Comercial da Alspec Aluminio

Power Generation Capacity: 50 kW

Area：Canberra, Australia

Product：Galaxy Series

Saiba Mais

FAQ

Q

Como instalar com adesivo em telhados perfurados por pregos?

Existem duas soluções possíveis já testadas:
Evitar as áreas com furos de pregos durante a instalação
Utilizar tubos de apoio para criar uma montagem elevada
Q

O Galaxy é flexível?

O painel solar ultraleve Galaxy possui um raio mínimo de curvatura de 2000 mm (borda longa) com integridade garantida das células. Embora não seja recomendável que seja feita a instalações curvas, soluções personalizadas podem ser discutidas para projetos especiais.
Q

A GoodWe fornece o adesivo ou podemos adquiri-lo separadamente?
Para garantir o desempenho e a cobertura da garantia do seu painel solar leve, nós:
- Homologamos os adesivos por meio de testes rigorosos
- Fornecemos especificações de produto recomendadas
Q

Qual é a finalidade das tiras de elevação na instalação do grampo na Linha Galaxy?
As tiras de elevação otimizam a distância do telhado ao:
- Reduzir os espaços entre o painel e as nervuras
- Minimizar vibrações causadas por carga de vento
Q

O módulo da LinhaGalaxy requer aterramento?

O aterramento depende dos materiais de montagem:
Tubos de PPO: Não é necessário
Suportes metálicos: Necessário
